Toote tutvustus:
Komposiitjaama postiisolaatoreid kasutatakse laialdaselt lahklülitites, elektritrafo alajaamade seadmetes, muundurijaamades ja torukujuliste siini{0}}varraste ja muude esmaste seadmete jaoks. Nii paljude eriliste eelistega suurendab komposiitjaama postiisolaator oma turuosa. Vastavalt ettevõtte standardile Q/GDW-383 SMART CONVERTOR TECHNOLOGY GUIDE, mille on öelnud Hiina State Grid Corporation, "peavad esmased seadmed olema suure töökindlusega, kandma välisisolatsioonina kompositsioonimaterjali ja sobima töökeskkonda.
Vastavalt klientide nõudmistele saab postiisolaatorit valmistada pingele 33kV, 69kV, 132kV, 230KV, 300kV, 400kV, 500kV ...
Enamasti kasutatakse ploomipostiisolaatoreid siini-varraste toetamiseks trafoalajaama-aedades, jaotusseadmete kaitselülitite ja tugikondensaatoripankade jne toetamiseks. Nendele kihtpostide isolaatoritele avaldavad töö käigus tavaliselt painutus-, väände- ja survejõud. Neid võib mõnikord paigaldada ka horisontaalselt, vertikaalselt või allapoole ning erinevad paigaldused sõltuvad erinevatest rakendustest. Need võivad olla kujundused vastavalt IEC, ANSI ja muudele standarditele või kliendi spetsifikatsioonidele, GW tehases.
Tooteparameetrite tabel:

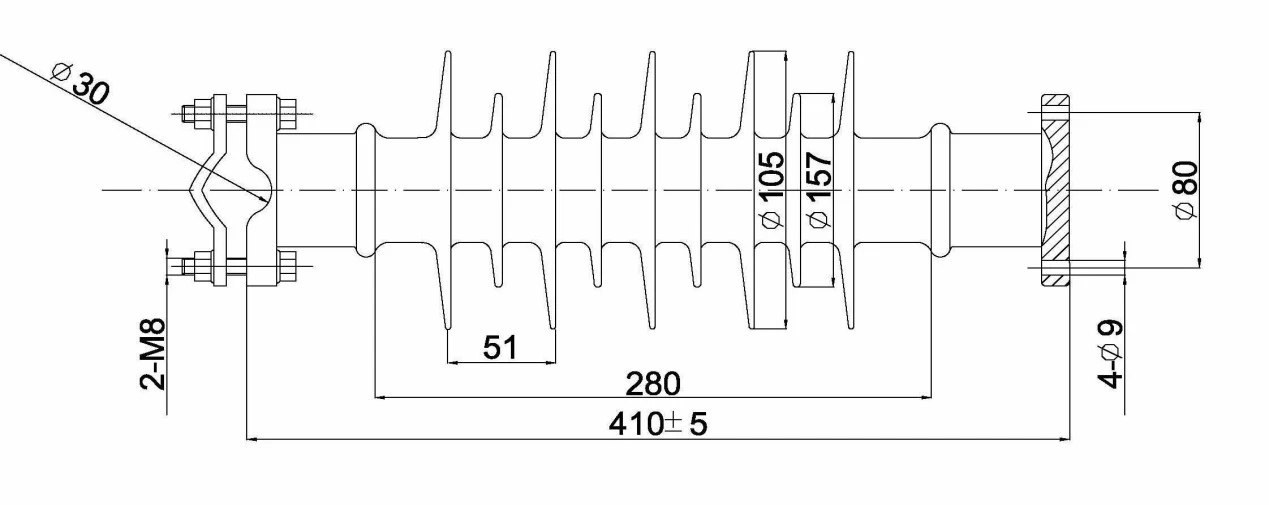

Joonis .28 24kv komposiitpostiisolaator
24kv komposiitpostiisolaatori üldmõõtmed ja omadused
|
Ei. |
Joonis fig. |
Tüüp |
Nimipinge KV |
Määratud mehaaniline painutamine koormus KN |
Sektsiooni kõrgus H, mm |
Minimaalne kaare kaugus H, mm |
Suur kuuri läbimõõt D, mm |
Väike kuuri läbimõõt D, mm |
Kuuride vahekaugus B, mm |
Minimaalne nominaal pugemine vahemaa L, mm |
Valgusimpulss talub pinge Suurem või võrdne |
Märgvõimsuse sageduspinge Suurem või võrdne |
Kaal kg |
|
1 |
28 |
FZ-24/8 |
24 |
8 |
410±5 |
280 |
157 |
105 |
51 |
900 |
150 |
80 |
4.2 |
